Weighted Blended Order-Independent Transparency (WBOIT) 是一种非常实用的顺序无关半透明渲染技术。它通过在着色器中对每个片元的颜色和透明度进行加权求和，巧妙地避免了传统半透明渲染中复杂且耗时的排序问题，在性能和效果之间取得了很好的平衡。WBOIT算法的实现主要包含两个Pass：Accumulation Pass 和 Composite Pass。

Weighted Blended OIT


核心思想

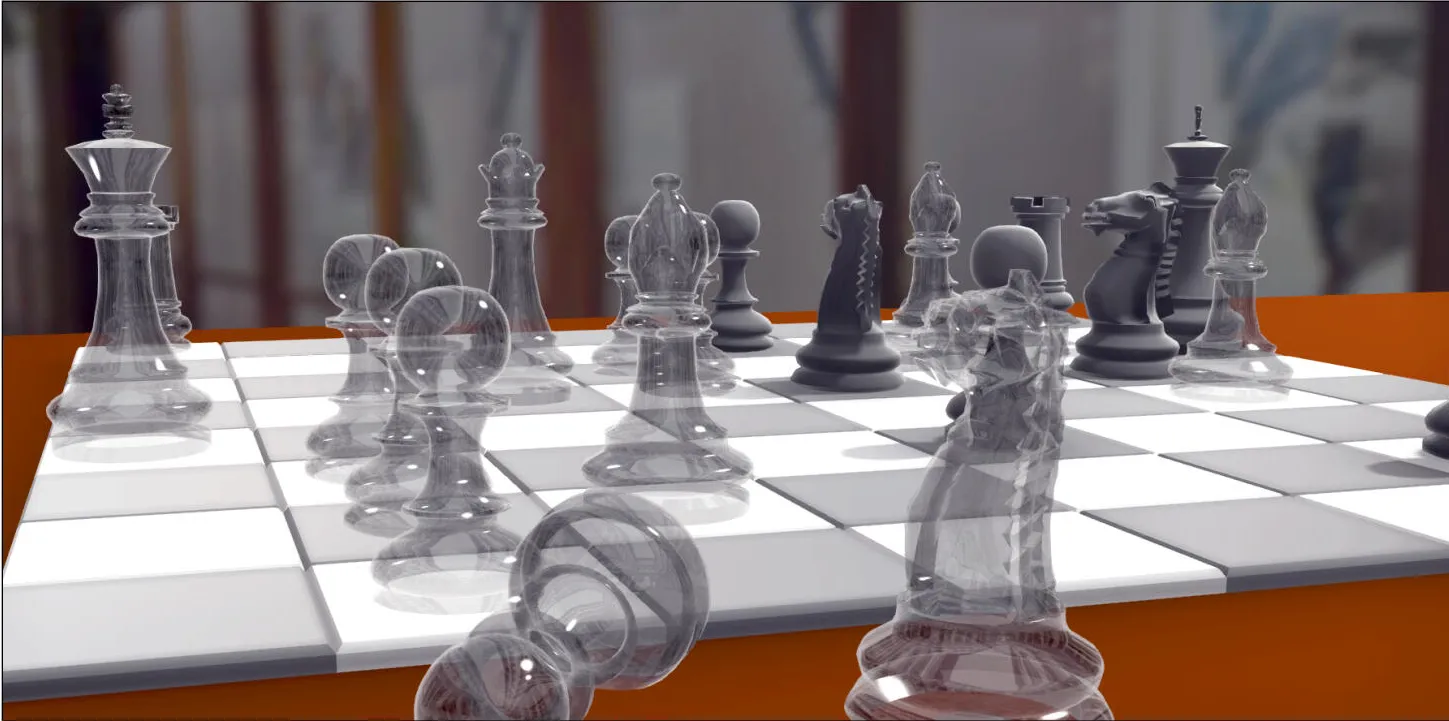

Weighted Blended Order-Independent Transparency (WBOIT) 是一种非常实用的顺序无关半透明渲染技术。它通过在着色器中对每个片元的颜色和透明度进行加权求和，巧妙地避免了传统半透明渲染中复杂且耗时的排序问题，在性能和效果之间取得了很好的平衡。

  • 为什么需要加权？ 传统的半透明混合（SrcAlpha, OneMinusSrcAlpha）对顺序极其敏感。WBOIT通过一个启发式的权重函数，为每个片元分配一个权重。这个权重通常与片元的深度和透明度相关，使得离相机更近或更不透明的片元对最终颜色的贡献更大，从而在统计意义上模拟出正确的遮挡关系。
  • 优点：实现简单，仅需两个额外的渲染目标（Render Target），性能开销低，非常适合粒子系统、毛发、树叶等具有大量半透明元素的场景。
  • 缺点：它是一种近似算法，并非物理正确。当半透明物体的透明度极低（接近不透明）时，可能会出现视觉瑕疵。此外，权重函数需要根据具体场景进行调参，以达到最佳视觉效果。

算法剖析

WBOIT算法的实现主要包含两个Pass：Accumulation Pass 和 Composite Pass。

数据结构

首先，需要创建两个屏幕分辨率大小的纹理（Render Target），用于在Accumulation Pass中存储数据：

渲染目标 格式 初始值 混合因子 (Src, Dst) 存储内容
accum RGBA16F (0,0,0,0) ONE, ONE 累积的加权预乘颜色 (color.rgb color.a weight, color.a * weight)
reveal R8/R16F 1.0 ZERO, ONE_MINUS_SRC_ALPHA 累积的透明度 (color.a )

Pass 1：Accumulation Pass

这个Pass负责渲染所有的半透明物体。关键点在于不写入深度缓冲（但需进行深度测试），并且利用特殊的混合模式将数据写入到上述两个RT中。

准备工作

首先，正常渲染所有不透明物体，得到完整的背景颜色和深度缓冲。然后，绑定accum和reveal这两个渲染目标，并清除为各自的初始值。确保深度缓冲（来自不透明Pass）也被绑定，并开启深度测试，但关闭深度写入（glDepthMask(GL_FALSE)）。

片段着色器

在绘制每个半透明片元时，需要计算一个权重，并将颜色和透明度按特定格式输出到事先准备好的RT中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
#version 460 core

// shader outputs
layout (location = 0) out vec4 accum;
layout (location = 1) out float reveal;

// material color
uniform vec4 color;

void main()
{
	// weight function
	float weight = clamp(pow(min(1.0, color.a * 10.0) + 0.01, 3.0) * 1e8 * pow(1.0 - gl_FragCoord.z * 0.9, 3.0), 1e-2, 3e3);

	// store pixel color accumulation
	accum = vec4(color.rgb * color.a, color.a) * weight;

	// store pixel revealage threshold
	reveal = color.a;
}
blend Config
  • 对于accum纹理，设置混合因子为(GL_ONE, GL_ONE)。这意味着每个新片元的accum值会被简单地累加到缓冲区的现有值上。
  • 对于reveal纹理，设置混合因子为(GL_ZERO, GL_ONE_MINUS_SRC_ALPHA)。这个设置保证了reveal纹理中最终存储的是所有片元权重的总和。它的初始值为1.0，随着半透明片元的加入，这个值会逐渐减小（1 - a1 - a2 - …），最终值表示背景的可见度。

Pass 2：Composite Pass

当所有半透明物体都渲染完成后，你有了两个纹理：一个包含了累积的加权颜色（accum），另一个包含了背景的可见度（reveal）。最后，你需要用这两个纹理与之前渲染的不透明背景进行合成。

准备工作

绑定一个全屏四边形（Quad）的顶点数组，半丁accum和reveal纹理。将渲染目标切换回opaqueFrameBuffer.

片段着色器
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
#version 460 core

// shader outputs
layout (location = 0) out vec4 frag;

// color accumulation buffer
layout (binding = 0) uniform sampler2D accum;

// revealage threshold buffer
layout (binding = 1) uniform sampler2D reveal;

// epsilon number
const float EPSILON = 0.00001f;

// calculate floating point numbers equality accurately
bool isApproximatelyEqual(float a, float b)
{
	return abs(a - b) <= (abs(a) < abs(b) ? abs(b) : abs(a)) * EPSILON;
}

// get the max value between three values
float max3(vec3 v)
{
	return max(max(v.x, v.y), v.z);
}

void main()
{
	// fragment coordination
	ivec2 coords = ivec2(gl_FragCoord.xy);

	// fragment revealage
	float revealage = texelFetch(reveal, coords, 0).r;

	// save the blending and color texture fetch cost if there is not a transparent fragment
	if (isApproximatelyEqual(revealage, 1.0f))
    {
        discard;
    }

	// fragment color
	vec4 accumulation = texelFetch(accum, coords, 0);

	// suppress overflow
	if (isinf(max3(abs(accumulation.rgb))))
    {
        accumulation.rgb = vec3(accumulation.a);
    }

  // --- 核心：合成公式 ---
  // 计算平均颜色。accumulation.rgb 是 (color * alpha * weight) 的总和。
  // accumulation.a 是 (alpha * ) 的总和。
  // 两者相除得到 (color * alpha) 的加权平均，再除以平均alpha，得到平均颜色。
  // 这里使用 max(accumulation.a, EPSILON) 是为了防止除零
	vec3 average_color = accumulation.rgb / max(accumulation.a, EPSILON);

	// blend pixels
	frag = vec4(average_color, 1.0f - revealage);
}
blend Config

对于这个composite Pass，通常需要开启混合，并设置为(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA).这样就可以通过硬件混合将生成的半透明纹理叠加到不透明物体上。

pipeline梳理

Opaque Pass

绑定OpaqueFBO，开启深度测试和深度写入，关闭混合，渲染不透明物体

Accumulation Pass

blit OpaquePass的depthTexture，绑定TransparentFBO,关闭深度写入，开启深度测试，开启混合，清除accum以及reveal纹理，clearValue分别设置为vec4(0.0, 0.0, 0.0, 0.0)和1.0.

1
2
3
4
5
6
7
8
9
10
glDepthMask(GL_FALSE);
glEnable(GL_BLEND);
glBlendFunci(0, GL_ONE, GL_ONE);
glBlendFunci(1, GL_ZERO, GL_ONE_MINUS_SRC_COLOR);
glBlendEquation(GL_FUNC_ADD);

//bind transparent framebuffer to render transparent objects
glBindFramebuffer(GL_FRAMEBUFFER, transparentFBO);
glClearBufferfv(GL_COLOR, 0, &zeroFillerVec[0]);
glClearBufferfv(GL_COLOR, 1, &oneFillerVec[0]);

Composite Pass

绑定OpaqueFBO，关闭深度测试，开启混合，绑定激活accum以及reveal纹理.

1
2
3
4
5
6
7
8
9
glDepthFunc(GL_ALWAYS);
glEnable(GL_BLEND);
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

//bind opaque framebuffer
glBindFramebuffer(GL_FRAMEBUFFER, opaqueFBO);

//use composite shader
compositeShader.use();

References:

Weighted Blended OIT
